Рэк iDR-16 и консоль iLive-R72 соединяются по разработанному в компании Allen&Heath интерфейсу ACE, который обеспечивает двустороннюю передачу аудиосигнала и сигналов управления по одному кабелю CAT5 длиной до 120 м.
Рэк iDR-16 имеет фиксированную архитектуру входов/выходов, в нем расположены 16 микрофонных/линейных входов и 8 выходов на разъемах XLR. На консоли iLive-R72 находятся 8 входов и 8 выходов. iDR-16 оснащается таким же системным модулем, что и все другие сценические рэки серии iLive, обеспечивающим обработку 64 каналов и 32 миксов, использование 8 встроенных процессоров стереоэффектов, динамическую обработку, частотную коррекцию и применение задержек на всех входах и выходах одновременно.
Слот для установки опциональных интерфейсных карт Port B позволяет добавить в систему дополнительные интерфейсы (ACE, EtherSound, MADI, ADAT и Aviom™) и c их помощью реализовать, например, цифровое разделение микрофонных входов и цифровую звукозапись. Встроенные сетевые концентраторы и порты MIDI в рэке и консоли позволяют управлять системой удаленно с помощью ноутбуков, планшетных ПК или MIDI устройств. Рэк iDR-16 совместим с дистанционными переключателями серии PL и программным обеспечением iLive Editor, которое позволяет управлять настройками системы в режиме on-line в режиме offline или off-line.

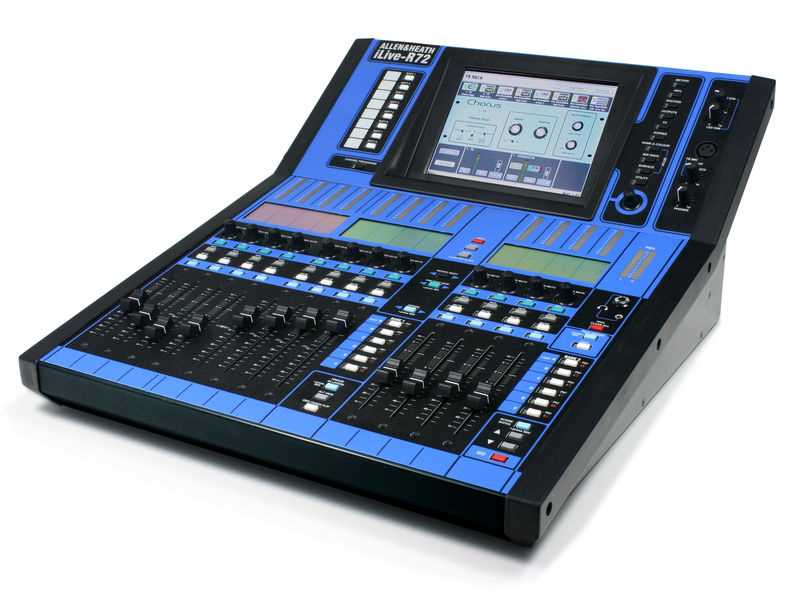

Консоль iLive-R72 можно установить в обычный 19” рэк, она имеет такую же структуру линеек, как другие консоли серии iLive. На панели iLive-R72 находится 12 фейдеров, объединенных в 2 банка по 6 слоев, что позволяет использовать в работе до 72 независимых линеек одновременно. Для облегчения идентификации каналов в процессе работы предусмотрено «цветовое кодирование» - назначение определенных цветов подсветки канальных дисплеев для каких-либо групп каналов или отдельных каналов. Консоль iLive-R72 имеет сенсорный дисплей, который обеспечивает быстрый доступ к параметрам обработки, памяти и конфигурации системы.
Включает в себя 4 х 1 / 4 "TRS балансных входов, 4 х 1 / 4" TRS балансные выходы, 2 х RCA входов линейного уровня, 1 х RCA линейный выход, 1 х коаксиальный S / PDIF вход, 1 х коаксиальный S / PDIF выход, сеть ввода / вывода и связи Ace. Новая компактная консоль управления R72 монтируется в стойку и дает возможность доступа и управления не менее чем к 72 каналам, миксам и DCA с двумя банками фейдеров по 6 слоев каждый. Каналы могут быть назначены на любую работу, маркируются цветом с помощью виртуальной записи на полосу, а все функции системы легко получить с помощью сенсорного экрана iLive-R72 и поверхности управления. Его мгновенно доступные поворотные регуляторы и переключатели, визуально информативные маркировки канала и цветовое кодирование, всеобъемлющий учет, графический цветной сенсорный экран и логичное расположение позволяет пользователю избежать неудобств меню и инстинктивно найти управление. Есть 8 входов и 8 выходов локально на поверхности предоставления назначаемых аналоговых и цифровых линий ввода / вывода, а также назначаемых отзывов микрофонный вход. Размеры (Ш х Г х В): 18,6 "х 21" х 9 "
